Комбик.

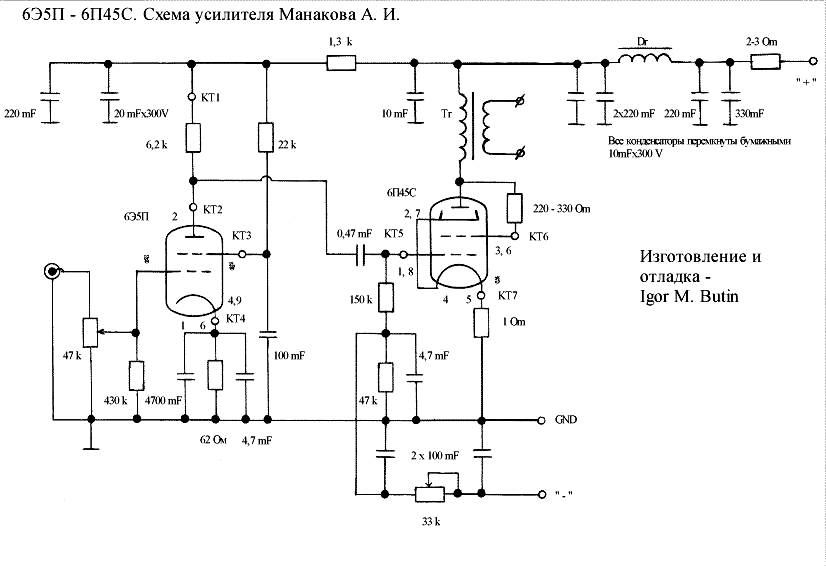

Лампа, лампа..... Говорят, что лампа - это круто. У меня в туалете такая хорошая лампа висит 100вт и светит и греет. Вот, наверное из неё классный усилитель получится. Поскольку, мы в этом деле ни уха не рыла не понимаем, идём бороздить просторы Инета, в надежде на продвинутых товарищей. Для того, чтобы что - то сделать, необходимо иметь хоть какое - то представление о предмете. Тратим две недели на изучение теории. Прочитываем несколько десятков статей на интересующую нас тему. Ну вот, теперь другое дело, у нас есть минимум знаний, позволяющий нам спаять, что - нибудь несложное. Пересмотрев кучу схем ламповых усилителей, останавливаем свой выбор на схеме А. Манакова 6Э5П - 6П45С. Эта схема много где встречается, вот я её и взял. Собственно, мне нравятся простые схемы на доступных элементах - выше головы не прыгнешь. И мой выбор в данном случае обусловлен именно этим. И вообще, она мне глаза намозолила. Сделаем из неё оконечный усилитель. После просмотра схем предварительных гитарных усилителей, обнаруживаем, что большигство из них похожи друг на друга, даже номиналы деталей одни и те же. Не будем ничего копировать, состряпаем сами, что - нибудь простенькое на их примере. Ладно, хватит трепаться, займёмся делом. Теперь мы немного, в общих чертах, представляем себе, что будем паять. У моего товарища завалялись в гараже 4 штуки 6П45С, лет 15 валялись и он мне их подарил. Начало положено. Идём в сельпо и обнаруживаем там 6Э5П, аж три штуки и за смешные деньги 30 руб. за штуку. Естественно забираем все. Там же покупаем 6Н9С. Само собой разумеется, что мотать я ничего не буду, пусть мне будет стыдно, но не люблю я это дело. В качестве силового купил в сельпо ТАН-58(150руб стоит, пойду повешусь, ладно спаяю, потом повешусь). В качестве выходного попробуем использовать ТН-46, завалялся у меня под койкой. Правда, что - то он мне не понравился, какой - то он облегчённый, первичная обмотка только 220в. Ладно, попробуем..... Нашёл небольшую старую акустическую систему ..... с дохлым динамиком, достаточно жёсткая и хорошо склеена из 10мм буковой фанеры, пожалуй она нам подойдёт. Разбираем её, дохлый и высокочастоный динамики выкидываем и покупаем, например 25ГДШ-9(пойду повешусь, ладно потом), он подходит по габаритам, посадочному месту и мощности, к тому же он широкополосный. Лицевую панель снимаем. Лишние отверстия заклеиваем фанерой и всю переднюю стенку оклеиваем гофрированным картоном, а лицевую панель изнутри поролоном (не нравится она мне, ну да ладно). Подобие фазоинвертора пока оставим, нет, выкинем, места много занимает. Ну вот, замечательный ящик, для нашей будущей микроминиатюрной конструкции. Во внутрь засунем силовой трансформатор, дроссель (нашёл под койкой), электролиты 250мкф- 350в и мост (от кенетронного питания отказался, не ставит же 2 ТАН-58, другого у меня ничего нет) и схему задержки подачи анодного напряжения. Всё, больше сюда ничего толкать не будем. Так, что же делать с остальным? Сразу в мусорное ведро выкинуть или помучаться. Ладно так и быть... Для 6П45С шляпа нужна, а то торчит лысина и блестит. Берём розетку на два посадочных места и разбираем её. Там внутри очень удобные штучки, одну надеваем на 6П45С, а вот вторая замечательная штучка мне не пригодится, а она так хорошо подходит для двух диодов.... Ладно, идём дальше, 6П45С держишь в руках и чувствуешь, что это вещь, солидная такая вся из себя. Нда..., утоплю - ка я её в шасси. Изготовим для этого простенькую арматуру из куска стали и двух стоек. Панельки керамические нашёл от старого телевизора, правда они и в сельпо есть 45 руб. штука, для 6Н9С купил в сельпо, стоят очень мало, даже не помню сколько, около пяти руб. Кстати, лежат там 6С33С- 109руб. штука, а панелька для неё стоит, не хило так- 375руб. Конструируем шасси. Построим второй этаж на наш ящик. Пилим алюминий, а что же с ним ещё делать.. Берём полоску алюминия шириной 90мм. и длиной в периметр ящика минус лицевая часть. Загибаем с одной стороны уголком 20мм. Сверлим отверстия для крепления и для поддувала, что это печка что ли будет, вообще - то похоже. К задней части сверху крепим две петли от амбара. В общем, получилась такая штука. Вырезаем из алюминия крышку для этой постройки, делаем в ней необходимые отверстия и прикручиваем сверху к нашим петлям. К передней части на уголок прикручиваем лицевую панель, я её сделал из оргстекла. Водружаем всё это на наш ящик, вот так. Это будет подвал шасси. Довольно вместительный. Лампа 6П45С будет на половину в него утоплена. Над шасси все лампы будут примерно на одной высоте. Ориентировочно 90 мм. Строим третий этаж, вернее крышу над лампами. Из тонкого металлического уголка выгибаем четыре дуги прикручиваем их к уголкам и натягиваем на них металлическую сетку с мелкой ячейкой. У меня такая завалялась, я когда - то использовал её для изготовления акустических систем. Получилась вот такая конструкция. Под уголками и сверху к дугам сетку приклеиваем на китайскую (быстро затвердевает) эпоксидку или на тот же "Алмаз". С боков к дугам приклеиваем войлок, чтобы торчал на 2-3мм.наружу и не было дребезга о стенки, которые мы впоследствии изготовим из алюминия и прикрутим на саморезы. Поддувало тоже заклеим сеткой изнутри, мало ли что, кому придёт в голову туда засунуть. Ставим всё это друг на друга и прикидываем, что получается. Нда, любопытное сооружение..... Комбик вроде, должен выглядеть, как чемодан с ручкой, а меня как сундук получается. Ладно... Лампа 6П45С в панельке, немного, но болтается, к тому же, мне не нравится анод голый с 280 в. Хоть и под металлической сеткой, но всё же. С детства электричества боюсь. Делаем из стеклотекстолита и второпласта прижим для лампы, заодно и анод спрячем. Для анода берём кусок провода МЛТПЭ( термостойкий 150 град), снимаем с него экран и натягиваем тряпичную оплётку. Получился замечательный проводок. Всё, основные механические работы закончены, можно паять. Тут собственно и паять - то особо нечего, но тем не менее. Детали берём самые обычные, никакого дюфсита и выпендрёжа. Спаял я эту схему один к одному, кроме смещения выходной лампы. Сделал его автоматическим. Теперь схема выглядит так. Включаем. В общем, режимы ламп установились в соответствии с указанными у автора и всё сразу заработало. Посмотрели мельком частотную характеристику и форму сигнала на выходе. В общем, всё сносно. Единственно, что выглядело неприлично, синусоида на низких частотах. Короче, похожей на себя она выглядит в районе 65 - 70 герц, а ниже бяка. Обвиняем в этом выходной трансформатор. Надо же кого - то обвинить. Выше 70 герц без особых претензий. Послушаем музыку. White Stripes, Led Zeppelin, Deep Purple, в общем, что под рукой оказалось. Усилитель звучал отвратительно. Ну, не то чтобы совсем гадко, но звук какой - то бедный, невыразительный и низких совсем уж мало. Валить всё это на выходной транс я не стал, но понять в чём дело не мог. Кстати, высокие воспроизводились не плохо. В общем, гонял я его три дня, пробовал менять детали, слегка менял режимы ламп, пялился в осциллограф, ни какого особого криминала не видно, но не звучит сволочь и всё. И вот, после очередного включения, в колонке начал раздаваться громкий треск, а внутри этой заразы 6П45С, вверху над подогревателем, такие фиолетовые вспышки сверкают....... Меее.... Ну ладно, ставим другую, у нас ещё три штуки осталось. Включаем, ну вот, другое дело. Похоже на неплохой усилитель. Не Hi-End, конечно, но мы не его и делаем.... Всё, паяем предварительный, к тому же поступило пожелание закончить это чудо к 24 мая, да ещё и чтобы две гитары можно было подключить. А на календаре чито....? Чито, чито - 17 мая.... Ладно, на основе изученного материала состряпали схему, ещё больше испортили Манаковский усилитель (понизили анодное напряжение до 260в, ток покоя выходной лампы сделали 100 ма). ТН - 46 заменили на полноценный ( в смысле первичной обмотки) ТН - 42 и использовали отвод в первичной обмотке для ультралинейного включения из четырёх вторичных обмоток сделали две по 12,6в, соединили их паралельно, сделали разъём для внешней акустической системы, разъём линейного выхода с регулятором уровня и получилась, примерно такая схема. Два идентичных, независимых входа, с небольшим перегрузом (у моих гитар выходной сигнал около 1в.). Регуляторы перегруза с выключателями, к которым подключены светодиоды и они загораются при включении перегруза. Просто у меня сначала стояли отечественные переменники, но они начали безобразно шуршать и трещать. Пошел в сельпо, купил импортные, недорогие, но достаточно качественные, ход очень плавный и ни каких шорохов. Самый большой номинал был 250ком. и с выключателем. Всё, оставляем пока так, нет времени на эксперименты. Всё неплохо, при замкнутом входе есть небольшой фон, возникает в каскаде на 6Э5П, до него его нет, а после есть. В общем - то, его почти не слышно, но хотелось, чтобы его не было вовсе. Собираем всё, подлизывам, изменям монтаж в подвале для лучшего доступа к элементам, красим в радикальный чёрный цвет, лицевую панель пока не рисуем, ну и всё такое....


Чудо было изготовлено после изучения следующих ресурсов и ссылок с них:

http://www.sugardas.lt/~igoramps/
http://cxem.net/sound/amps/amps.php
http://guitar.ru

Всем, спасибо. Наступает лето, как всегда в это время на работе начинается всякая хренотень, до самого августа. В августе свалю в отпуск, так что всём, большое пока, может осенью увидимся......... Ну чего пристали? Человек первый раз в жизни спаял ламповый усилитель, на нём уже играют и не жалуются, но доработать надо. Ну, это как всегда........
