Дерево.

Меня больше всего поражает, что я до сих пор не сделал ни одной электрогитары. Вот и решил я восполнить этот пробел и все же попробовать её сделать. И данный опус не предлагаю рассматривать, как руководство к действию, поскольку делаю я это впервые методом проб и ошибок и просто делюсь ощущениями. Много написано по поводу того, из чего сей предмет положено делать. А где же это взять всё? У нас такое не водится, поэтому сделаем мы её из того, что под руками есть, да в надворном хозяйстве с минимальными материальными затратами. Начинаем с дизайнерско - эргономических страданий. Берём бумажку и карандашик, рисуем то, что хотим иметь. Это кому как фантазия позволяет. Мне ничего нового в голову не пришло, получилась обычная вещь. Рогатая, головка грифа с архитектурным излишеством. Всё, можно и к делу приступать. Автомобиль с чего надо начинать собирать? С руля . А гитару, видимо с грифа. Чего у нас везде валяется? Берёза конечно. Но оказалось, что не так - то просто найти в поленице с дровами сухой, бездефектный, радиальный берёзовый брусочек. Не нашёл. Зато запросто нашёл дубовый и буковый. Отстал я от жизни, давно в лесу не был. Видимо у нас теперь в округе, вместо берёзовых рощь, дубово - буковые кущи колосятся. Ну и ладно. Сделаем из дуба (сам ты дуб, как видно). Есть у меня в хозяйстве маленький станочек Умелые руки" называется и разный мелкий пилюще - режущий инструмент. А больше ничего и не надо. Распустил я эти брусочки на реечки, вырезал из них детали нужной конфигурации и получилось примерно так. Вот схематично изображу, что бы принцип был понятен.

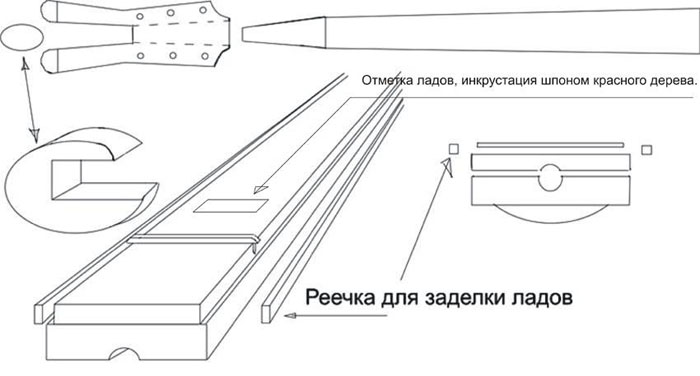

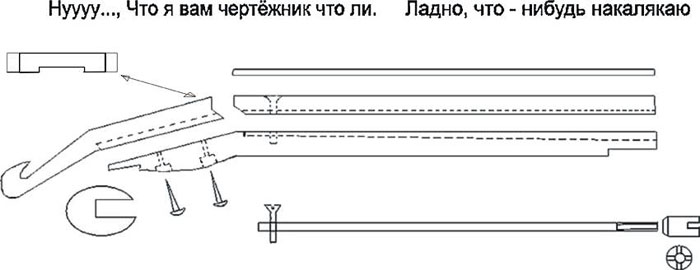

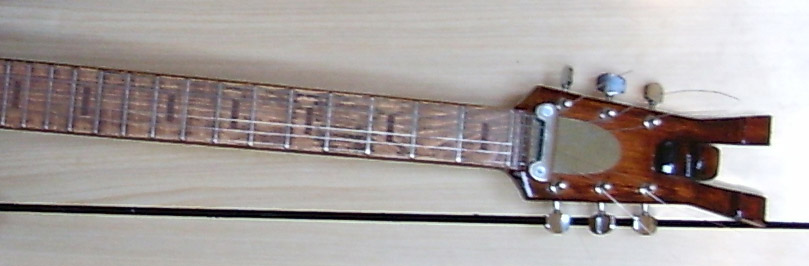

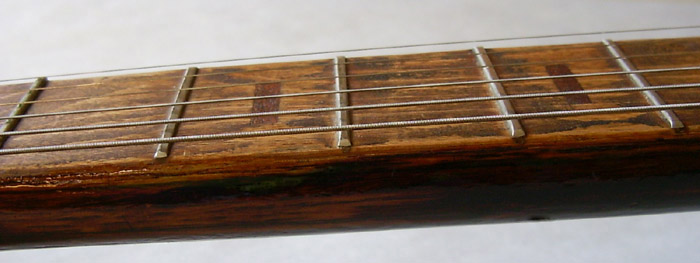

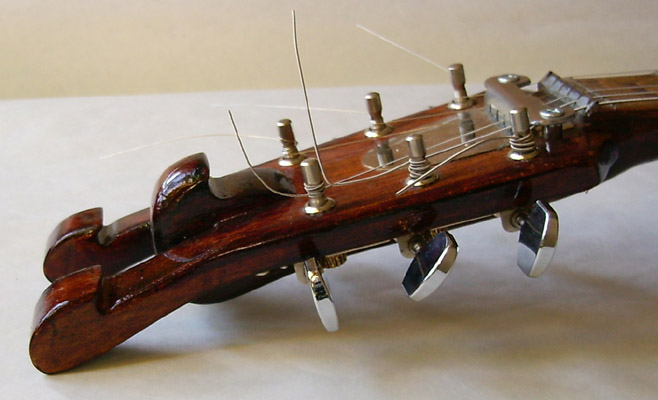

Всё это дело до упада выравнивается на ровном хорошем столе на листе наждачной бумаги. Всё мельче и мельче и мельче, в общем пока не надоест или не покажется, что ровно или пока от рейки ничего не останется, даже в этом случае будет криво( оптимизм, необходимый для поддержания работоспособности). Очень увлекательное занятие. Это вам не мыло по тазику гонять, хотя что - то общее есть. Головка грифа из бука, накладка из буковой фанеры. Верхний порожек выпилил напильником из металла. Попался под руку металлический стержень диаметром 6 мм с резьбой на одном конце, небольшая доработка для крепления внутри грифа, вот вам и анкер. Потом всё это складываем вместе, как задумано, анкер закрепляем внутри, пространство вокруг него забиваем ватой, все склеиваем эпоксидной смолой и окончательно обрабатываем напильничками и шкурочкой. Мензура 650 мм. Так захотелось. Расчет ладов дело нехитрое, методики известны да и в Инете валяются программки для этого. А вот размечать и пропиливать в накладке пазы под лады, пришлось с особой тщательностью , не дыша. Хотя сделал я это с помощью металлической линейки, шариковой ручки и обычного полотна по металлу, несколько утонченного на наждаке в области зубьев. Получилось сносно. Режем ладовую проволоку и забиваем в пазы молотком через деревянный брусочек. Лады с боков заклеиваем реечкой. Аккуратно вырезаем стамеской ( я делал это хорошо заточенным плоским надфилем) в накладке углубления под отметки ладов и вклеиваем в них шпон красного дерева (за шкафчиком лежал). Берём гриф как подзорную трубу и смотрим на него острым глазом. Видим, что он далеко не идеален и напоминает железнодорожное полотно, уходящее в даль на крутом вираже (вру...., но не сильно). Что делать, какой уж получился. Это меня не остановит, хотелось бы конечно лучше, но" Если я решил чего, то выпью обязательно. Продолжаем творить. Нужны колковые механизмы, идём в сельпо. Из недорогих колков для акустических гитар отечественных производителей выбрать нечего. Москва, Пенза и какой - то гигант уральской индустрии (120р. комплект) предлагают вам полное г......., нет вот так Г...... Заедают, люфтуют и некрасивые. Рассматривал я как - то в отделе нелеквидов колковые механизмы от бас- гитары Урал (8р за штуку), мне продавщица говорит: Берите, хорошая вещь, у нас все набрали и шторы на них натягивают. Ну вот, а эти, видимо для занавесок делают. Купил я корейские 240 р. за комплект. Крутятся идеально, ни малейшего заедания и люфтов, симпатичный внешний вид, никакой пластмассы, всё под никелем. Как вам не знаю, а мне приятно в руках держать. Водворяем их на место и гриф готов. На деле выглядит всё это вот так . И так. И ещё чуть - чуть. Переходим к фюзеляжу. Из чего на Руси самолёты делали? Конечно из фанеры. Сделаем и мы деку из фанеры. Нашёл я 10мм. фанеру неизвестного происхождения, одно понял точно, не хвойной она породы. Может липа, может тополь мягкая и податливая на обработку, ну не знаю я из чего её сделали. Выпилил лобзиком из неё три части. Верхнюю, среднюю и нижнюю. Поражаюсь своему логическому мышлению. И ещё одну такой же формы четвёртую часть выпилил из буковой фанеры. Это будет уже самая нижняя часть. Вот такой слоёный пирог будем печь.





Здесь вроде всё понятно.

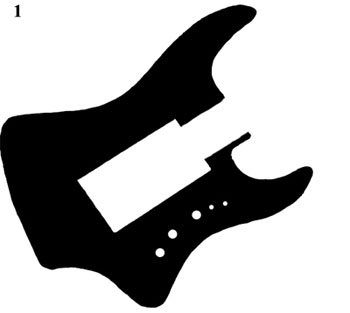

1. Пропил под гриф, под звукосниматели и электронику, отверстия под три переменных резистора и под два тумблера. Забыл сзади ещё две дырочки изобразить такие же как на втором рисунке. Это для крепления струнодержателя.

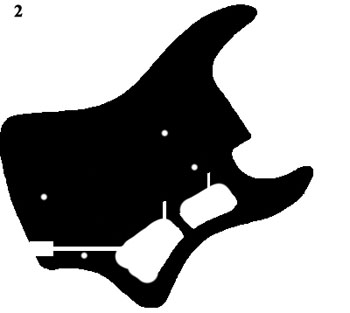

2. Пропилы для разъёма и отсеки под начинку (пирог же стряпаю), канальчики для проводов, отверстия для крепления звукоснимателя под грифом и для крепления струнодержателя. Снизу под ними в углубления вставим гайки.

3. Тут и говорить нечего.

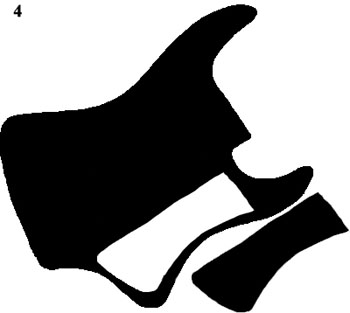

4. Эта часть самая нижняя. Буковая фанера 4мм. То что из неё выпилено будет крышечкой для отсека с начинкой и питания. В готовой конструкции сверлим в ней шесть дырочек и на шурупчики приворачиваем.

Ну и всё, ничего здесь такого особенного нет. Промазываем хорошенько всё это клеем ПВА складываем  всё вместе в указанной последовательности и оставляем под тяжёлым грузом, я двигателем от комбайна придавил (вру....). На самом деле всё это было спроектировано немного не так, разных дырочек и гаечек было задумано и наделано больше, но в процессе созидания они были с успехом помножены на 0. Склеилось, теперь самое увлекательное начинается. Обработка напильниками и наждачной бумагой различного калибра и сижу я весь в опилках и стружке и чихаю от мелкой древесной пыли, а что делать? Красота требует жертв. Нет этого что - то другое требует, ну не важно. Долго я сидел и ковырял в носу пальцем, размышляя как деку с грифом совокупить, заходили в голову и покидали ее разные конструкции с регулировками, да что - то не легла у меня к ним душа. И решил я гриф приклеить намертво к деке под небольшим углом. Так и сделал. Эпоксидной смолой. Теперь уже не оторвать. Говорят от этого сустейн лучше. У тя чо крыша поехала, какой тебе сустейн от дуба с фанерой (лирическое отступление). Ещё раз всё подлизываем, подпиливаем, подшкуриваем и на конец покрываем морилкой и лаком. Каким? Да, какой рядом стоял, алкидный ПФ - 283. С деревом всё переходим к железкам.
