Железяки.

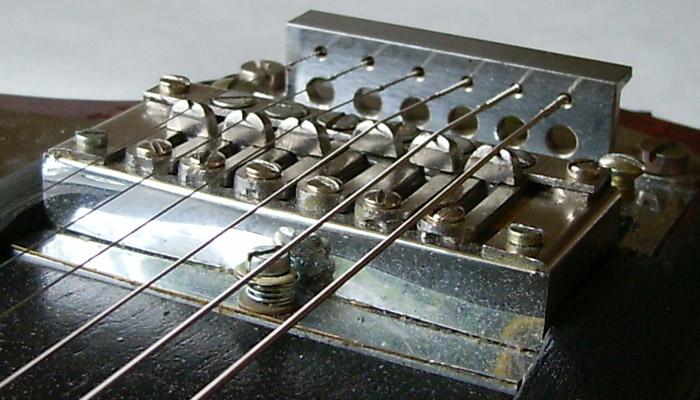

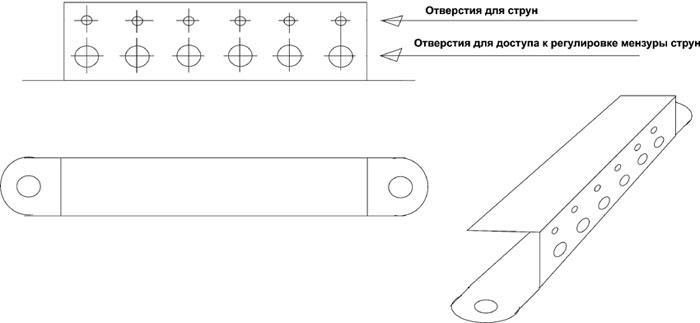

Делаем струнодержатель. Завалялась у меня под печкой хромированная железка от старинного перфоратора. Вот из неё я это и выпилил. Несколько полотен посадил. Примерно так это выглядит..

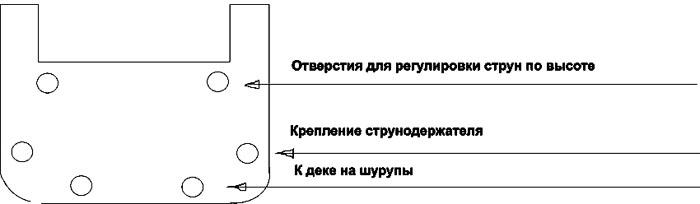

Эта штука крепится через другую железку из 5мм. аллюминия и через отверстия в деке. Вот так. Ну и всё.


Теперь самое страшное, делаем машинку или не знаю как это в данном случае называется. С этой железякой мне пришлось основательно помучаться. Переделывал я её раз пять. Этот механизм должн быть изготовлен особенно тщательно и аккуратно. В нём недопустимы ни какие дребезги и зудения. Как оказалось, добиться этого не так - то просто. В конце концов, получилась у меня вот такая бяка.

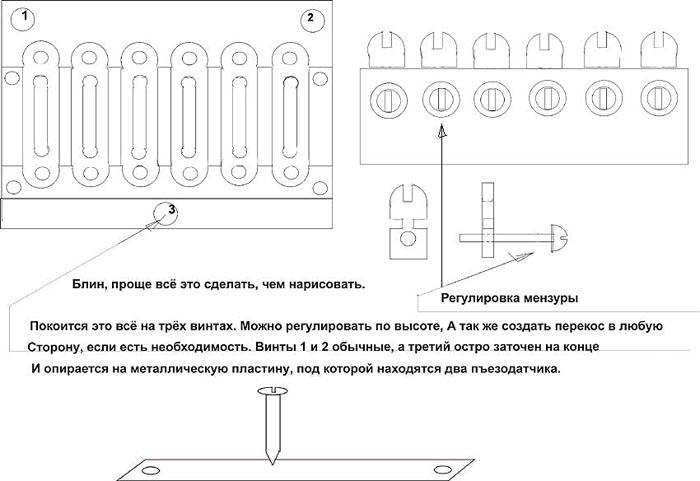

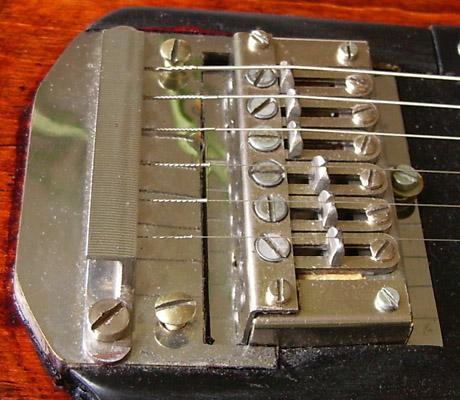

Вообще - то конструкция может быть произвольной я руководствовался лишь тем, какие мне удалось найти в хозяйстве железяки максимально подходящие для этого дела с минимально возможной механической обработкой в дальнейшем. Кому же охота железо пилить. Нда, из моих рисунков мало что понятно, даже мне самому. В бою это выглядит так.

1.     2.

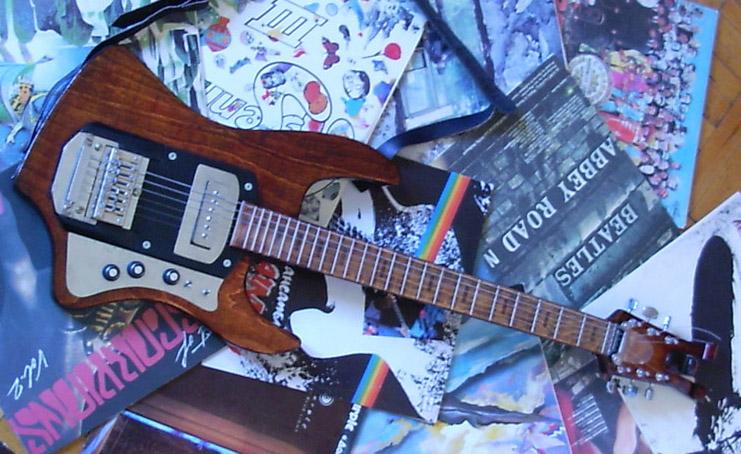

Всевозможные непотребные места я заклеил деталями вырезанными из пластин от старого электроглянцевателя ( кому он сейчас нужен). Они служат в качестве декоративной отделки и выполняют функции экранировки. Вот так это теперь выглядит. Что ещё о железках? Вроде ничего. Переходим к электронике.



Дерево. Домой. Электроника.
