Электроника.

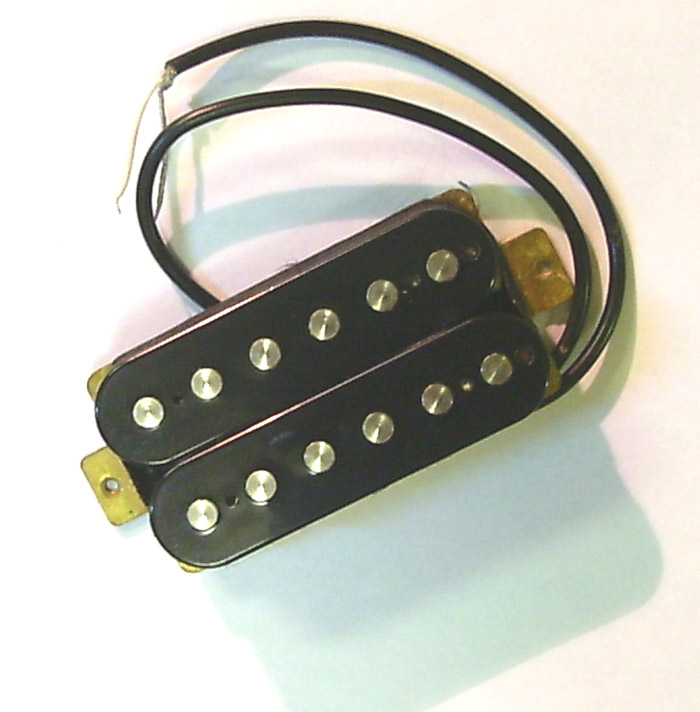

Что вы думаете я буду какой - нибудь EMG покупать? Правильно не буду. Пошёл в сельпо и купил Partsland(208 руб.). Хамбекеры neck and brige. В общем керамический магнит и километр медной проволоки, замотанные изолентой. Разбираем это чудо корейской индустрии. Изоленту сматываем и обнаруживаем, что провода залеплены парафином, аккуратно расковыриваем его и распаиваем провода. Вычищаем остатки парафина и добираемся до магнита. Магнит валяется просто так, никак не зафиксирован, видимо в Корее парафин кончился. Вытаскиваем магнит, мажем его клеем, заталкиваем обратно и приклеиваем на место. Соединяем конец одной обмотки с концом второй, получаем три провода Н-КК-Н. Заталкиваем их в экран. Экран припаиваем к корпусу и выводим наружу. Вырезаем из хромированной латуни крышечку, сверлим в ней отверстия под сердечники и приклеиваем сверху датчика. Припаиваем к ней голый проводок и так же припаиваем его к основанию датчика. Все пустоты в датчике забиваем силиконовым герметиком. Находим пивную банку пустую (я пиво из банок не пью, только из стеклянных бутылок), вырезаем из неё полоску, зачищаем с одной, стороны делаем небольшой загиб, зацепляем его за наш проводок и оборачиваем вокруг датчика со скотчем чтобы получился экран, но не короткозамкнутый виток( так примерно). Заматываем всё это несколькими слоями скотча. Сочиняем схему. Предельно простую. В общем, здесь я не буду оригинален и концепция остаётся прежней - активная электроника на той же самой элементной базе. Вот мокрая схема, которую я быстренько набросал и по которой всё спаял, естественно при настройке, что - то там изменилось, но это не важно, в каждой конкретной гитаре нужна индивидуальная настройка. Операционники берём той же серии, что и в первой конструкции (в этот раз я взял КР1446УД1). Входные усилители построим по мотивам статьи ...........(Прошу прощения,ссылку потерял, где - то на Гитар.ру, что ли читал, даже автора статьи не помню. Найду, обязательно размещу. Интересная работа. Нашёл http://guitar.ru/articles/pickup/active/Активные звукосниматели: теория и практика. Владимир Колпаков ) В схеме перегруза продолжаем экспериментировать с цифровой КМОП (КР561ЛН2). Почему бы не построить схему по примеру ограничителей на ОУ с диодами в обратной связи. Попробуем... Делаем два независимых канала для каждого датчика, чтобы затем можно было смешать сигналы в смесителе. В общем, коротко так. Помню меня как - то, оборжал один чувак, а может и не один, за то что я делаю, как он сказал "пимочь" на борту..... А с моей точки зрения, это бывает удобно иметь простенькую примочку на борту, дома побаловаться, а если вам придётся поиграть с внешней примочкой, для этого есть переключатель на чистый звук, не понятно в чём проблема. Ну вот, теперь уже точно всё. Датчики поставили, электронику спаяли, настроили. Всё закрутили, все железяки и крышки заземлили. Все заземляющие провода отправили в одну точку на плату электроники. Всё готово, можно поиграть. Вот   фотки.


Честно говоря, надоело уже писать...... Пойду посплю..... . Агрегат отдан в опытную эксплуатацию, на тестирование Александру.... Сейчас он нам быстренько настрогает несколько сэмплов. Послушаем, что у нас получилось.
