Гриф.

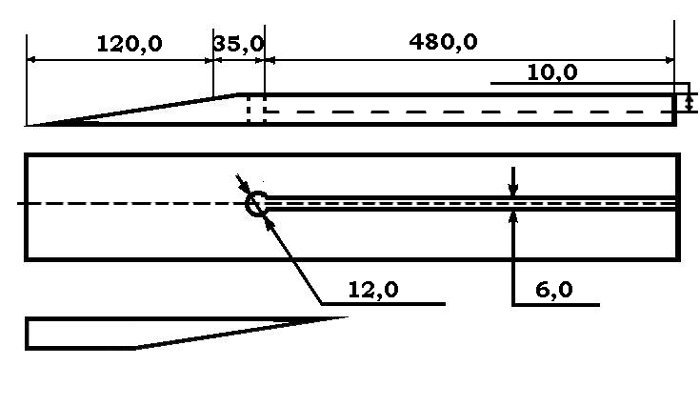

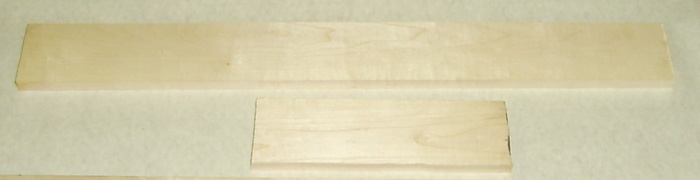

Что же мы имеем. 15 мм. досочка клёна, плюс 8 накладка граб. 23 мм. с припуском. Попробуем из этого высосать гриф. Пилим доску вдоль и делаем заготовку 75 на 900. Распиливаем её на две части 250 и 650 мм. На большей доске по центру откладываем 480 мм.( собственно, это длина нашей накладки) и сверлим в этом месте отверстие диаметром 12 мм. От конца заготовки до этого отверстия делаем пропил шириной 6 мм. и глубиной 10 мм. Я сделал это на своём любимом примитивном станочке "Умелые руки". Затем обе наши заготовки пилим с боку наискосок. В результате заготовки приобретают вот такой вид. Можно было и сразу отпилить наискосок, на один распил будет меньше. Работаем дальше с большой заготовкой. На некотором расстоянии от имеющегося отверстия сверлим ещё одно и соединяем их вместе. Получаем вот такое сквозное отверстие, его размеры будут зависить от гайки, которую вы подберёте для анкера. Находим металлический пруток 6 мм. диаметром и длиной 500. С одной стороны нарезаем миллиметров 20 резьбы М6 (я нарезал М5, не нашёл лерку на 6, а ведь были где - то), с другой стороны немного стачиваем напильником по толщине и сверлим 2 отверстия 2,5 мм. и нарезаем в них резьбу М3 и закручиваем туда два винтика длиной 10 мм. Прикидываем где у нас на грифе будет 7 лад и гнём эту железяку, чтобы получилось примерно вот так. Далее кладём эту железяку на бумагу, обводим её карандашом, получившееся изображение вписываем в 10 мм. пространство и получаем изображение трех деталей, которые нам предстоит вклеить в паз, пропиленный в заготовке грифа. Вторая и третья вклеиваются под анкер, а первая заклеивает анкер сверху. Вот так они выглядят. Но прежде, перед отверстием под анкерную гайку делаем выборку и вклеиваем туда деталь, в которую будет эта самая гайка упираться. Сначала я хотел вклеить туда втулку от гитарного колка, но потом сделал по другому. Вот так. Просто металлический параллелепипед 10 мм. на 12 и на 20 с отверстием 6 мм. Как - то, мне это больше понравилось. Прежде чем заклеить анкер, покроем его скотчем, чтобы туда не попал клей. Вот что ориентировочно получилось. Берём нашу вторую заготовку и приклеиваем её к этой. Теперь у нас имеется одна заготовка для грифа и мы можем спокойно работать с ней дальше. Вот так. Прикладываем по центру нашу накладку, очерчиваем её и с небольшим припуском опиливаем лишнее. Вот так. Проектируем головку грифа и вырезаем её. Размечаем и сверлим отверстия для колков. Приклеиваем накладку к грифу. Я приклеил её намертво клеем "Алмаз". С помощью напильников, наждачной бумаги различных калибров и других бесхитростных инструментов доводим гриф до нужной кондиции. Находим подходящую железку и грубо выпиливаем из неё порожек. В накладке делаем пропил нужного размера и временно вклеиваем туда наш порожек для точной подгонки. Надфилями подгоняем по размеру и радиусу скругления. Отдираем его и доводим до приличного вида, ну, как обычно надфили, шкурка, паста ГОИ. Приклеиваем на место клеем "Алмаз". Отпиливаем рожки снизу головки, про это будет дальше написано, где - то там, в ошибках. Тонируем и лакируем гриф так же, как и дэку. Перед покраской накладку заклеиваем бумагой и скотчем. Нда, чуть не забыл. Чтобы не умереть от скромности, нанесём - ка пожалуй на головку грифа логотипчик. Всё же агрегат как - никак существует в единственном в мире экземпляре.... А за одно, поэксперементируем и посмотрим как получится сваять рисунок на гитаре, может это не так уж и сложно. Рисуем на бумажке эскиз. Сканируем его и волокём в Фотошоп, там доводим до ума и печатаем на принтере в натуральную величину. На оттонированное и подготовленное к покраске перо грифа через копирку переносим контур нашего художества. Идём в сельпо и покупаем там чёрный маркер. Я купил два, один какой - то там супер - тонкий, другой потолще. Тонким маркером обводим контур, а толстым закрашиваем его внутри. Чтобы закрепить получившееся изображение, очень осторожно покрываем быстросохнущим лаком из баллончика. Покрывать нужно очень тонким слоем, иначе изображение расплывётся. Как мы не старались, немного расплылось. Но это не смертельно, попробуем исправить. берём гелиевую ручку, я взял коричневую и обрисовываем ей наш расплывшийся рисунок по краю, скрывая дефекты. Только не рисуем ручкой, а аккуратно, легонько тыкаем по краю рисунка, добиваясь приличной окантовки... Вот так получилось. Сушим это дело под настольной лампой и опять покрываем быстросохнущим лаком в несколько слоёв. Теперь ничего не расплывается и можно покрыть той же бесцветной эмалью, что и дэку. Ну вот, всё оказалось предельно просто. Любой человек может таким незамысловатым способом сделать рисунок. Сделаем ещё одну заключительную процедуру. Покупаем в сельпо льняное масло. Нагреваем его и обильно смазываем им накладку. Ждём когда масло впитается, затем убираем излишки тряпочкой.


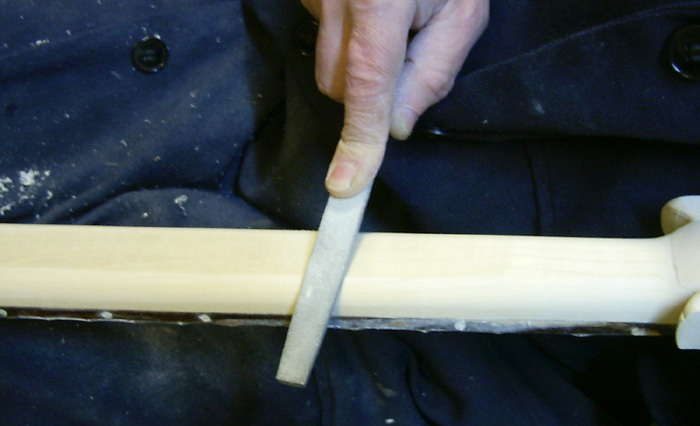

Собственно, с грифом пока всё. Да, крышечку вырезаем для анкерной гайки, ну там и так всё ясно. Так, что там у нас с корпусом?



Накладка. Домой. Корпус.
