Комбик.

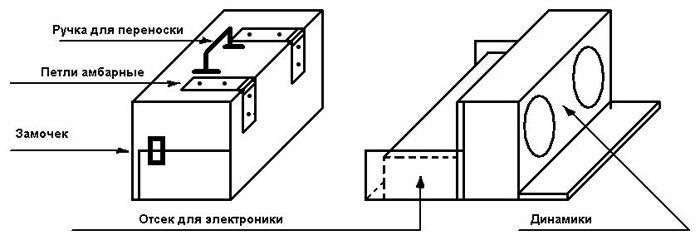

Нашёл я ящик любимого размера, немного его перекроил и получилась интересная конструкция. Вот, я даже накалякал. В закрытом виде вот такой ящик с ручкой для переноски и раскладывается для эксплуатации в два положения, динамиками к себе или к кому - нибудь ещё.   Отсек с динамиками заполнен внутри звукопоглощающим материалом и наглухо заклеен, в общем закрытая акустическая система. Весь ящик из 6мм. фанеры, Панель под динамики 12мм. Применена двух полосная автомобильная акустика - Яуза АС1052. ( купил в Сельпо 280 руб.) В отсеке для электроники вся начинка и на лицевой панели ручки управления и разъёмы, рядом блок питания.. Нуууу..., нажмите на рисунок я там фотку бросил.


Ну что, при создании этого чуда мне не хотелось сильно извращаться. Решил я сделать только вибрато какое - нибудь и вау - вау ну и усилитель там естественно. Начнём с конца, так проще, хоть рисовать ничего не надо и так всё понятно. Усилитель мощности микросхема TDA1553Q, выбор обусловлен только тем, что она у меня валялась без дела. Ещё у меня валялся предварительный усилитель от Веги -119-стерео, вот и его я туда же затолкал. В общем тут писать не о чем. Так с вибрато что у нас, не стал я искать схему ни какую, хотя их полно. Решил порезвиться сам и сваял свою схему. Собрал генератор на 555 таймере с раздельной регулировкой частоты и скважности, а для управления модулятором взял сигнал заряда - разряда конденсатора времязадающего ( это можно было сделать и на какой - нибудь другой микросхеме), умощнил его ОУ К544УД1, на выход которого включил светодиод. При изменении скважности сигнал на светодиоде меняется условно от правой пилы до левой, а в середине почти треугольники ( сами знаете по какому закону конденсатор заряжается и разряжается, так что это только подобие того о чём я пишу) .    Дальше стоит просто инвертирующий усилитель на таком же ОУ и в цепь обратной связи, параллельно сопротивлению включен фоторезистор, на него наш диод и моргает, коэффициент усиления меняется, за счёт этого сигнал гитары поданный на вход этого усилителя и модулируется. В общих чертах, примерно так это выглядит. Особо мне не хочется на этом устройстве останавливаться, а тем более схему рисовать. Ничего особенного, работает сносно. Есть гораздо лучшие схемы на ОУ и полевых транзисторах. Лучше я приведу схему  Вау - Вау. После долгих поисков чего - ни будь безобразного, вот здесь, я нашёл очень простую и неплохо работающую схему. Как раз то что надо.....


Эта схема очень хорошо работает без подбора элементов.  Пробовал К140 УД20 и КР544 УД1. Кроме Вау-Вау работает ещё и в качестве набора фильтров. В зависимости от положения переключателей и сдвоенного резистора вы получите разнообразную окраску звука. К этой схеме я сконструировал свою педаль, предельно простую. Сейчас изображу.

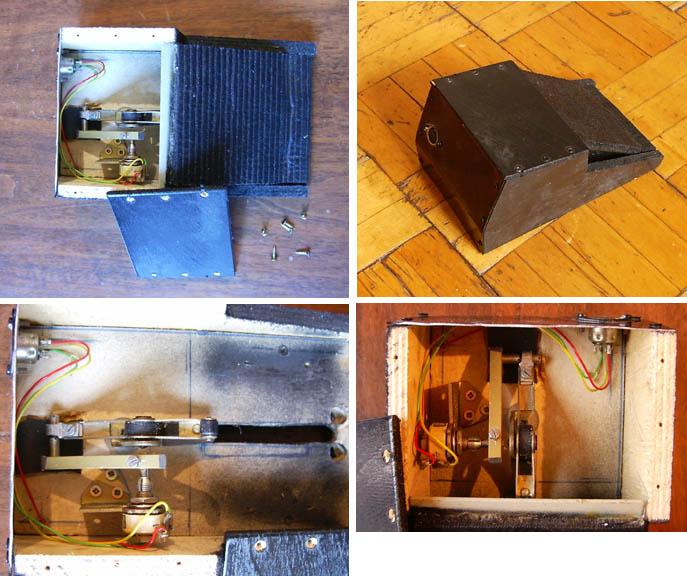

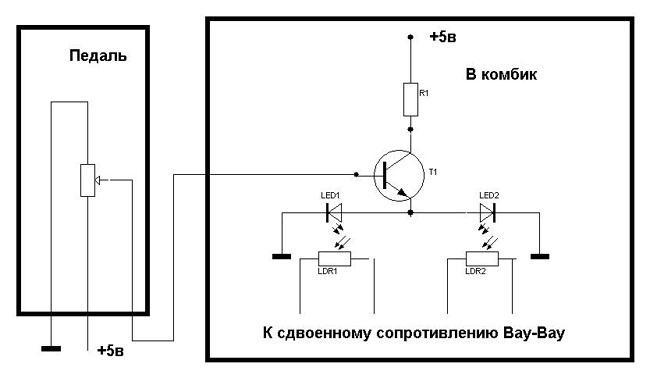

Собственно, в самой педали ничего нет кроме переменного резистора.  Я использовал проволочное ППБ - 1В номиналом 3,3 ком. Механизм привода отрегулирован так, что бы из этих  килоом работало 600 ом, положение   подбирается экспериментально. Педаль неудачной конструкции, много с ней не наиграешь, нога устаёт. Надо переделать, что бы пяткой нажимать. Но пока вот так. Живы будем, переделаем.Транзистор КТ815 под руку попался. Фоторезисторы применил от датчика частоты вращения ЭПУ  G - 602, завалялись в хозяйстве. Светодиоды неизвестного происхождения, просто из кучи подобрал такие, что бы были способны плавно менять сопротивление фоторезисторов от 700ком до 2,5ком. Склеил из плотной чёрной бумаги трубочки и затолкал туда эти свои оптопары. Хотя, наверняка бывают в природе и готовые резисторные оптопары. Так, что там у нас ещё есть. Микшер для смешивания гитары с ещё каким - нибудь источником, обычный на ОУ. Разъёмы входные два для гитары (6.3 мм и СШ-5) и ещё один для чего - нибудь. Разъём для педали. Линейный выход с предварительного усилителя и выход для наушников. Блок питания самый простой. Трансформатор ТН - 46, с него мы имеем +17в нестабилизированного напряжения для оконечного усилителя ( мост и конденсатор 10000), +12в и -12в для ОУ стабилизированные ( L7912 и L7812) и  для всякой бяки +5в (142 ЕН5), вроде всё. Нет ещё немого...
