Корпус.

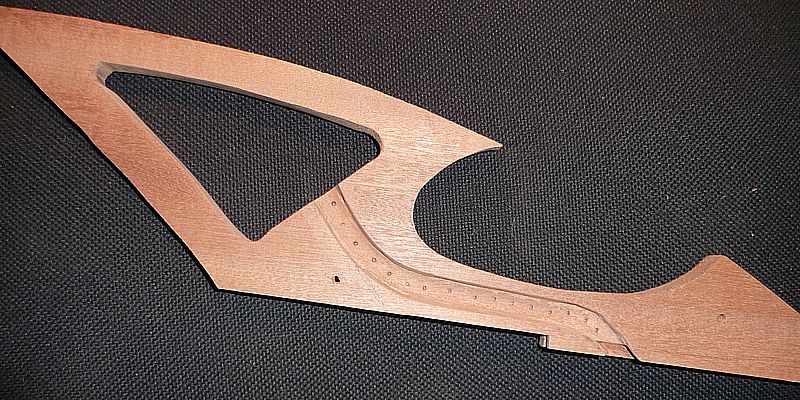

Ну, как всегда выдумываем форму нашего будущего чуда. Рисуем на бумажке. Корпус у нас будет, исходя из толщины досочек, трехслойный. С одной стороны это не очень хорошо. Хрен его знает, как это будет звучать. С другой стороны, для кустарного производства, очень даже удобно. Не нужны фрезеровочные работы, можно все полости, углубления и дырки сделать с помощью лобзика. Влючаем просранственное воображение, понимаем как должны выглядеть нащи детали. Распиливаем досочки и начинаем работать со слоями. Нижний слой самый простой и повторяет форму корпуса. Единственное, что с ним надо сделать, так это вырезать дыру прямоуголной формы для пружин флойда и крепление пружин сделать.Вот так. Для крепления пружин находим две подходящие стойки, отпиливаем и обтачиваем их напильником, ковыряем для них углубления и вклеиваем Алмазом. В общем, ничего интересного. Все понятно. Второй слой, тоже всё предельно просто. И сказать - то нечего. Вот картинка. Самый верхний третий слой получился вот из таких деталей. Не забываем сделать канал для проводов звукоснимателей. Вот. Слои готовы. Теперь берём и с помощью саморезов последовательно соединяем и в цельный корпус. Обрабатываем корпус, убираем припуски, доводим до кондиции. Примеряем гриф, смотрим, чтобы всё было ровно и правильно. В общем, у нас как бы макет получился и можно исправить погрешности и всё подогнать. После того, как мы поняли, что не зря ели хлеб. Разбираем всё это и собираем вновь, теперь уже с клеем. Точно так же стягиваем саморезами и зажимаем струбцинами. Склеенный корпус ещё раз обрабатываем, шкурим и придаём ему окончательный вид. Вставляем и прикручиваем на саморезы гриф, отмеряем мензуру, размечаем где будет флойд. Берём его, закрепляем первую и шестую струну и находим правильное положение. Сверлим отверстия для стоек упоров флойда. Делать это надо очень аккуратно и тщательно, иначе наскребёте себе на хребет море лишней работы... С помощью шпона формируем углубления под крышки. Торцевые части корпуса оклеиваем шпоном. Снова прикручиваем гриф и придаём корпусу уже совсем окончательный вид. Делаем скосы где это понадобится. На лицевой части под локоть, ны тыльной где понадобится. Берём гитару и прижимаем её к себе, как девушку. И если, в ребро или ещё куда, что - то упрётся, берём напильник и делаем в этом месте скос. А так же, подпиливаем место соединения с грифом, чтобы было удобно играть на последних ладах. Берём гриф, на места соединения с корпусом наносим клей, вставляем его в корпус и прикручиваем саморезами. Заклеиваем шпоном саморезы. В общем, вот что у нас получилось. Готовим к покраске, если хотите идеальное покрытие, придётся шпаклевать корпус. Дело это грязное и неблагодарное и нудгое. Я только лицевую часть отшпаклевал. Заклеиваем гриф скотчем и красим. Кому как нравится, а я люблю чёрное. Изготавливаем крышки для отсеков. Их будет три. Под регуляторы, звукосниматели и пружины флойда. Крышки я сделал из фольгированного стеклотекстолита. За одно, они будут служить элементами экранировки. Нам понадобится изготовить ещё две железки. Крепление для выходного разъёма и прижим для струн, который ставится на перо грифа возле топ лока. Всё это красим в черный цвет. Обдираем скотч с грифа, обрабатывам мелкой шкуркой, накладку заклеиваем снова, обратную сторону лакируем. Я использовал автомобильный, акриловый лак "BODY". Убираем скотч с накладки, шлифуем и полируем её, пропитываем льняным маслом. В общем, вроде всё готово.

новое окно новое окно новое окно
новое окно новое окно новое окно
новое окно новое окно новое окно

Займёмся начинкой....
