Электроника.

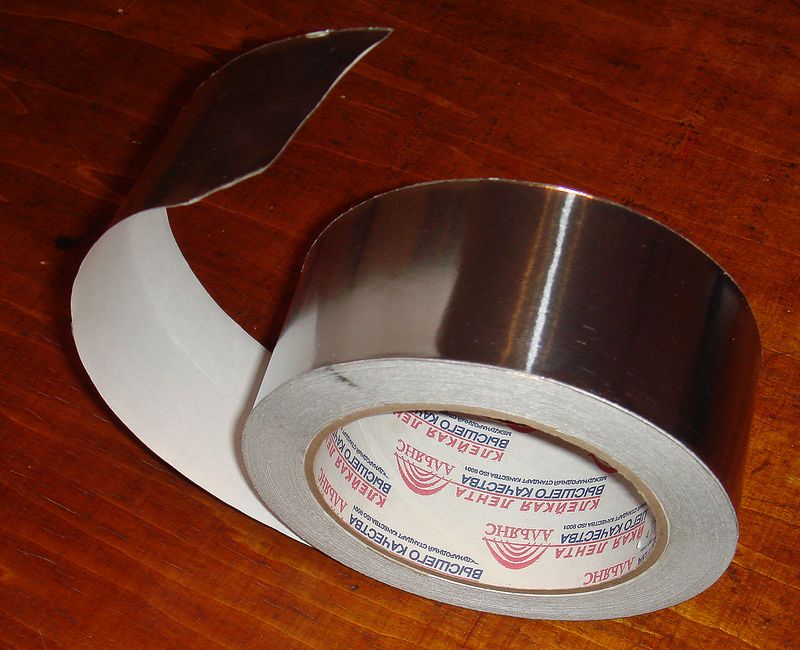

Ну, что сказать. Собственно, в этом агрегате электроники как таковой и нет. Поскольку, будет у нас голимый пассив. Экранируем отсек под звукосниматели и под регуляторы. Я сделал это с помощью самоклеющейся алюминиевой фольги. Просто заклеиваем полосками последовательно, а крышечка из фольгированного текстолита будет их замыкать. Для верности можно поперёк полос проложить кусочек провода и заклеить фольгой, я так и сделал. Ко всем экранирующим крышкам припаиваем проводки, а так же к крепежу пружин флойда и волокём все их в общую точку возле выходного разъёма. В этом агрегате я применил три звукоснимателя. Neck и bridge хамбекеры в размер сингла Partsland, в средней позиции хамканцеллер Partsland STK50(хамбекер с вертикальным расположением катушек). Звукосниматели закреплены на саморезы через прокладки из пористой резины толщиной 5 мм. Головка самореза, так же изолирована от корпуса звукоснимателя резиновой шайбой (никто не мешает традиционно подвесить их на пружинах к крышке). Пространство между звукоснимателями заполняем звукопоглощаюшим материалом. Регулятор тембра решил не делать, а поставить каждому звукосмимателю регулятор уровня и пятипозиционный переключатель. Получаем следущие комбинации - 1. neck, 2. neck+midle, 3. midle, 4. midle+brige, 5. bridge. В общем, так незатейливо, выдумываем схему. По быстрому, в голову тупо пришло два варианта. Первый не очень нравится из - за сильного взаимного влияния, включенных вместе резисторов. Пока остановился на втором. Переключатель звукоснимателей П2Г 18 положений 2 направления. Нам надо 5 положений и в таком переключателе они укладываются в 90 градусов, что вполне нормально.

новое окно новое окно новое окно
новое окно новое окно новое окно

Ну вот, коротко, так у нас получается. Вроде как, всё готово. Отдаём агрегат в опытную эксплуатацию. Подведём итоги.
