Заключение.

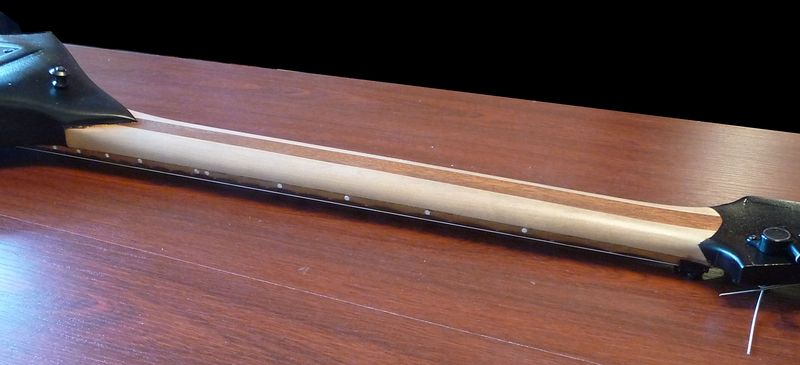

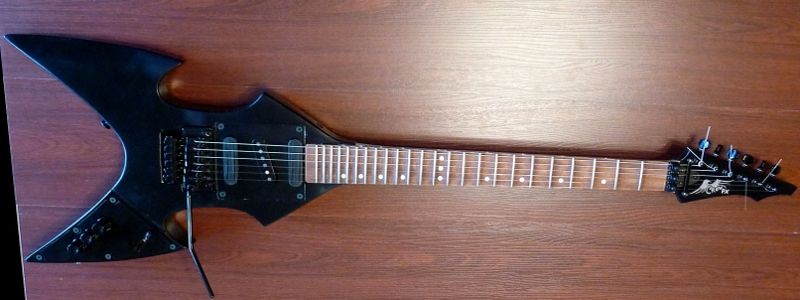

Ну и что же мы имеем, в результате нашей деятельности. А имеем мы вот что. Корпус - сапеле, гриф канадский клён + сапеле. Три звукоснимателя и вся фурнитура Partsland. Три регулятора уровня, пятипозиционный переключатель. Мензура 648 мм. 24 лада(Белорусия). На изготовление, ударными темпами, ушло три месяца. Бюджет примерно 7000 руб. Агрегат проходит опытную эксплуатацию. Во время которой выявляются всякие мелкие недостатки, а я их исправляю. По желанию трудящегося народа черные маркеры ладов заменены на белые. Сделаны маркеры на торце грифа (я их изначально не стал делать, в лом было). Переключатель звукоснимателей переставлен в более удобное место. Место крепление ремня более точно подобрано. Казалось бы простая вещь, прикрепил ремень да и всё, чего тут париться. Но это не совсем так. Необходимо правильно прикрепить ремень, относительно центра тяжести гитары, иначе гриф будет перевешивать и вместо гитары будет у вас пулемёт стволом вниз. В общем гитара зреет потихоньку, когда созреет окончательно, выложу звуковые примеры.

новое окно новое окно новое окно
новое окно новое окно новое окно

Ну вот, накатал всё это наспех, так что, прошу прощения за ошибки и неточности. При наличии времени, буду править. Всем пока.        13.12.09.



Вроде я опять здесь. Демки приволок. Без примудростей. Педаль Ерасов GT-2 и во встроенную звуковую карту чипсет Intel 865G.

Demo-1

Demo-2

Demo-3

Demo-4

Demo-5

Demo-6

Фрагмент видео в боевой обстановке.

Ещё один.

После опытной эксплуатации агрегат был модернизирован.

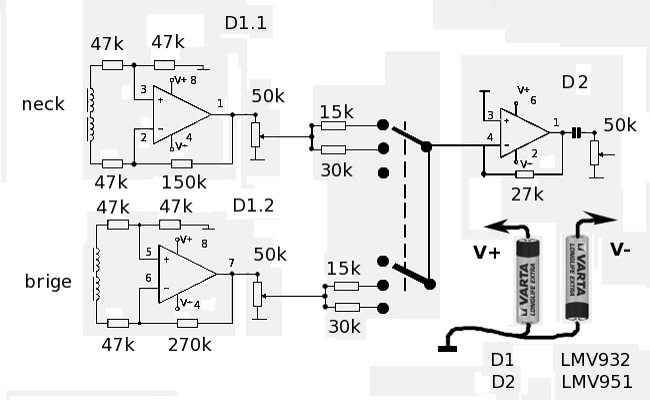

1. Было оставлено два звукоснимателя и я вернулся к активной электронике. Спаял вот такую схему на операционных усилителях с низковольтным питанием и малым потреблением тока. Предусилители расположены на платке в отсеке со звукоснимателями и выполнены на сдвоенном ОУ LMV932. Смеситель на ОУ LMV951 расположен в отсеке регулировок. Всё это питается от двухполярного источника из двух батареек АА. Тоесть, +1, 5 и -1,5 вольта. Микросхемы мелкие, но вполне нормально паяются на кусочки монтажной платки с помощью лупы и миниатюрного 12 вольтового паяльника.
2. Флойд был переделан и установлен на подшипники. Именно в таком виде вы видите гитару на видео...



Комбик. Домой. Ещё одна гитара
